Двухвальная сдвиговая дробилка высококачественной сборки

Двухвальная сдвиговая дробилка высококачественной сборки: технические стандарты 2026 года

Двухвальная сдвиговая дробилка высококачественной сборки представляет собой промышленный агрегат низкоскоростного типа, предназначенный для первичного и вторичного измельчения материалов высокой прочности и вязкости. В отличие от молотковых или роторных дробилок, принцип действия основан на срезании материала двумя вращающимися навстречу друг другу валами с ножами специальной геометрии. Ключевое преимущество качественной сборки заключается в прецизионной обработке посадочных мест подшипников, использовании легированных сталей марок Hardox или аналогов для режущих элементов, а также в интеграции интеллектуальных систем контроля нагрузки.

В условиях рынка 2026 года, когда требования к энергоэффективности и ресурсу оборудования достигли пика, именно качество сборки определяет итоговую стоимость владения (TCO). Оборудование такого класса применяется в переработке ТБО, утилизации автомобильных шин, древесины, пластика и промышленных отходов. Высокая точность центровки валов снижает вибрацию до уровня менее 4 мм/с, что критически важно для долговечности редукторов и подшипниковых узлов. Данный материал подробно разбирает конструктивные особенности, критерии оценки качества сборки и экономические показатели эксплуатации двухвальных шредеров в современных производственных линиях.

Принцип работы и кинематика двухвального шредера

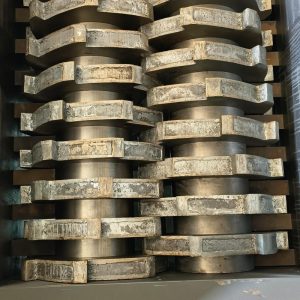

Понимание физики процесса измельчения необходимо для правильного подбора оборудования. Двухвальная сдвиговая дробилка высококачественной сборки работает по принципу «ножничного» реза. Материал, попадая в загрузочный бункер, захватывается вращающимися валами. Ножи, установленные на валах со смещением (шахматный порядок), взаимодействуют друг с другом и с противорежущими пластинами (статорами), разрезая материал на фрагменты заданного размера.

Критическая роль гидравлической системы прижима

Одним из индикаторов высокого качества сборки является система гидравлического прижима подвижного вала. В бюджетных моделях этот узел часто выполняется с использованием дешевых уплотнений, которые теряют герметичность при температуре выше 60°C. В профессиональных машинах 2026 модельного года применяются уплотнения типа Viton или PTFE, способные выдерживать экстремальные нагрузки. Система автоматически регулирует зазор между ножами: при попадании недробимого предмета (например, металлической балки) валы разводятся, пропуская объект, а затем возвращаются в рабочее положение. Это предотвращает поломку ножей и остановку двигателя.

Динамика крутящего момента

Низкая скорость вращения валов (обычно 30–60 об/мин) компенсируется огромным крутящим моментом. Для обеспечения этого момента используются тяжелые планетарные редукторы. Качество сборки здесь проявляется в точности сопряжения шестерен. Люфт в передаче должен быть сведен к минимуму, иначе возникают ударные нагрузки, разрушающие подшипники. Инженерный опыт показывает, что даже микронное отклонение в оси вала приводит к неравномерному износу ножей и увеличению энергопотребления на 15–20%.

Конструктивные элементы, определяющие класс оборудования

Термин «высококачественная сборка» не является маркетинговой абстракцией; он имеет четкие технические корреляты. При анализе предложения на рынке B2B следует обращать внимание на следующие узлы, которые напрямую влияют на надежность двухвальной сдвиговой дробилки.

Материаловедение режущего инструмента

Ножи — это расходный материал, но их ресурс зависит от термообработки и сплава. В топовых моделях используются стали с добавлением хрома, молибдена и ванадия. Твердость режущей кромки должна составлять 58–62 HRC, при этом сердцевина остается более вязкой (45–50 HRC) для поглощения ударных нагрузок. Дешевые аналоги часто имеют однородную твердость, что приводит к выкрашиванию кромок при встрече с твердыми включениями.

• Геометрия ножа: Крючковидные ножи лучше захватывают пленку и мягкий пластик, прямые — эффективны для дерева и труб.
• Система крепления: Болтовые соединения должны быть рассчитаны на срез с запасом прочности не менее 2.5.
• Регулировка зазора: Возможность механической или гидравлической регулировки зазора между ротором и статором без демонтажа вала.

Подшипниковые узлы и валы

Валы изготавливаются из кованой стали марки 42CrMo4 или аналогов, прошедших многоступенчатую термообработку. Шейки валов шлифуются с точностью до микрона. Подшипники выбираются с учетом динамической грузоподъемности. В качественных дробилках используются подшипники SKF, FAG или Timken усиленной серии. Важно наличие эффективной системы смазки. Автоматические масленки, подающие смазку под давлением, исключают человеческий фактор и предотвращают перегрев узла.

Корпус и рама

Корпус дробилки испытывает колоссальные нагрузки на растяжение и сжатие. Он должен быть изготовлен из толстолистовой стали (не менее 20–30 мм) с внутренними ребрами жесткости. Сварные швы выполняются с полным проваром и проходят ультразвуковой контроль. Рама должна обеспечивать жесткую фиксацию двигателя и редуктора, исключая их смещение при пусковых токах.

Сферы применения и отраслевая специфика

Универсальность — одно из главных преимуществ, которым обладает двухвальная сдвиговая дробилка высококачественной сборки. Однако для каждой отрасли существуют свои нюансы настройки и конфигурации.

Переработка полимеров и пластика

В этой сфере требуется получение однородной фракции (флекса) для последующей экструзии или грануляции. Дробилка должна эффективно резать ПЭТ-бутылки, HDPE-канистры, ПВХ-трубы и пленку. Особенность заключается в необходимости предотвращения «наматывания» пленки на валы. Качественные машины оснащаются специальными скребками и оптимизированной геометрией ножей, исключающей налипание. Производительность линии по переработке ПЭТ может достигать 2–5 тонн в час в зависимости от мощности привода (75–160 кВт).

Утилизация автомобильных шин и резины

Шины содержат металлокорд, который является серьезным испытанием для режущего инструмента. Здесь критически важна прочность ножей и мощность привода. Двухвальный шредер позволяет измельчать шины целиком, без предварительной бортировки. Размер выходной фракции обычно составляет 50–100 мм. Полученный чип затем направляется на дальнейшее измельчение или используется как топливо для цементных печей. Энергозатраты на тонну шин составляют порядка 40–60 кВт·ч.

Деревообработка и биомасса

Измельчение деревянных поддонов, строительного мусора, веток и стволов деревьев требует высокой прочности конструкции из-за наличия гвоздей и камней в материале. Двухвальная дробилка справляется с загрязнениями лучше, чем одновальная, благодаря медленному вращению и высокому крутящему моменту. Фракция на выходе (щепа) используется для производства OSB-плит, биотоплива или мульчи.

Промышленные и опасные отходы

Для уничтожения документации, бракованной продукции, электронных отходов (WEEE) и медицинских отходов требуется герметичное исполнение корпуса и система аспирации. Часто такие установки комплектуются системой пожаротушения и датчиками температуры внутри камеры измельчения.

Интеграция в комплексные линии переработки: опыт ООО «Ляньмай Экологические Технологии»

Выбор отдельного агрегата, такого как двухвальный шредер, редко бывает изолированной задачей. В современной индустрии рециклинга эффективность оборудования оценивается в контексте всей технологической цепи. Ярким примером подхода, ориентированного на комплексные решения, является деятельность компании ООО «Ляньмай Экологические Технологии» (Сучжоу).

Специализируясь на оборудовании для переработки твердых отходов, «Ляньмай» демонстрирует, как двухвальные дробилки интегрируются в масштабные проекты. Компания предлагает не просто отдельные машины, а полные линии для утилизации алюминиевого лома, строительных отходов, смешанных бытовых отходов (MSW) и крупногабаритного мусора. В таких системах двухвальный шредер часто выступает ключевым звеном первичного измельчения, подготавливая сырье для дальнейшей сортировки.

Ассортимент решений «Ляньмай» включает не только дробилки, но и сопутствующее оборудование: машины для вскрытия мешков, упругие сита, магнитные и вакуумные воздушные сепараторы, прессы для брикетирования RDF-топлива и импульсные пылеулавливатели. Такой подход позволяет реализовать полный цикл: от дробления и рассева до магнитной/воздушной сепарации и финального формования. Благодаря использованию оборудования, способного перерабатывать от 5 до 150 тонн сырья в час (в зависимости от типа отходов и конфигурации линии), предприятия достигают значительного сокращения объема отходов и их эффективного возвращения в хозяйственный оборот. Опыт «Ляньмай» подтверждает, что надежность двухвальной дробилки критически важна для бесперебойной работы всей линии, особенно при работе со сложными материалами, такими как выдержанные отходы полигонов или грубый строительный мусор.

Технические характеристики и параметры выбора

При формировании технического задания на закупку оборудования необходимо оперировать конкретными цифрами. Ниже приведена таблица типовых параметров для машин среднего и тяжелого класса, представленных на рынке в 2026 году.

Выбор модели зависит не только от объема сырья, но и от его насыпной плотности. Легкие материалы (пленка, пенопласт) требуют большего объема камеры захвата, тогда как тяжелые (металл, камень, дерево) — большего крутящего момента.

Сравнение с другими типами дробильного оборудования

Часто возникает вопрос: почему стоит выбрать именно двухвальную машину, а не одношнековую или роторную? Ответ лежит в плоскости надежности и характера сырья.

Двухвальная vs Одновальная дробилка

Одношневковые дробилки (с одним ротором и гидравлическим толкателем) обеспечивают более высокую степень измельчения за один проход. Однако они крайне чувствительны к наличию металла и крупных твердых предметов. Двухвальная сдвиговая дробилка высококачественной сборки более «всеядна». Она прощает ошибки сортировки сырья. Если в поток попадает металлический предмет, двухвальная машина, скорее всего, пропустит его или остановится по перегрузке, но не получит критических повреждений, характерных для одношнековых агрегатов при клине.

Двухвальная vs Роторная (молотковая) дробилка

Роторные дробилки работают на высоких скоростях (до 1500 об/мин). Они идеальны для хрупких материалов (стекло, камень, сухой гипс). Однако для волокнистых, эластичных или влажных материалов (дерево, резина, пленка) роторные машины неэффективны: материал наматывается на ротор или забивает решетку. Двухвальные шредеры лишены этого недостатка благодаря низкоскоростному срезу.

Экономика владения и факторы стоимости

Цена покупки — лишь верхушка айсберга. При оценке инвестиций в двухвальную сдвиговую дробилку высококачественной сборки необходимо учитывать эксплуатационные расходы. Дешевое оборудование часто требует замены подшипников каждые 6–12 месяцев, тогда как качественные аналоги служат 3–5 лет и более.

Что влияет на конечную цену?

1. Страна происхождения компонентов: Использование европейских двигателей (Siemens, ABB) и редукторов (Bonfiglioli, ZF) увеличивает стоимость, но гарантирует наличие сервиса и запчастей.
2. Система автоматизации: Наличие частотных преобразователей (VFD), систем обратной связи по току и удаленного мониторинга (IoT) удорожает машину на 15–20%, но снижает простои.
3. Кастомизация: Нестандартные размеры ножей, специальные покрытия (тефлон, карбид вольфрама) и усиленная защита от абразивного износа.
4. Логистика и монтаж: Габариты тяжелых дробилок требуют спецтранспорта и подъемных кранов при установке.

Расчет окупаемости

Для предприятия по переработке пластика мощностью 2000 кг/ч, работающего в одну смену (250 дней в год), годовая производительность составит 4000 тонн. При стоимости переработки $50 за тонну, выручка достигает $200,000. Затраты на электроэнергию и обслуживание качественной дробилки составят около $30,000–$40,000 в год. Таким образом, ROI (возврат инвестиций) при правильном подборе оборудования достигается за 12–18 месяцев.

Типичные ошибки при выборе и эксплуатации

Даже самое совершенное оборудование можно вывести из строя неправильной эксплуатацией. Инженеры выделяют ряд распространенных проблем, связанных с низким качеством сборки или неверным выбором.

Игнорирование подготовки сырья

Хотя двухвальные дробилки всеядны, наличие крупных металлических предметов (двигатели, блоки цилиндров) без предварительного магнитного сепарирования или ручной сортировки приведет к быстрому затуплению ножей. Рекомендуется установка магнитных лент перед загрузочным конвейером.

Неправильная настройка зазоров

Слишком маленький зазор между ножами повышает качество измельчения, но резко увеличивает нагрузку на двигатель и износ режущих кромок. Слишком большой зазор приводит к появлению крупной фракции и «жеванию» материала вместо резки. Оператор должен регулярно проверять зазоры, особенно после замены ножей.

Отсутствие обслуживания гидравлики

Загрязнение гидравлического масла — главная причина отказа системы прижима. Фильтры должны меняться согласно регламенту (обычно каждые 1000–2000 моточасов). Использование некачественного масла приводит к заклиниванию золотников и потере давления.

Процесс заказа и интеграции в производственную линию

Покупка двухвальной сдвиговой дробилки высококачественной сборки — это сложный инженерный проект. Он включает несколько этапов:

• Аудит сырья: Анализ состава, влажности, насыпной плотности и максимальных габаритов кусков.
• Проектирование линии: Подбор конвейеров (ленточных, цепных), магнитных сепараторов, систем аспирации и накопительных бункеров.
• Изготовление и тестирование: Проверка машины на холостом ходу и под нагрузкой (часто используется тестовый материал заказчика).
• Шеф-монтаж и пусконаладка: Установка на фундамент, подключение к электросети, настройка ПЛК.
• Обучение персонала: Инструктаж операторов по технике безопасности и регламентному обслуживанию.

Важно требовать от поставщика подробную документацию на русском языке, включая электрические схемы и каталоги запчастей с артикулами. Это критически важно для минимизации времени простоя в случае аварии.

FAQ: Часто задаваемые вопросы

В: Какой срок службы ножей в двухвальной дробилке?
О: Срок службы зависит от абразивности материала. Для пластика это может быть 2000–4000 часов, для дерева с гвоздями — 500–1000 часов. Качественные ножи поддаются наплавке и повторной заточке до 3–5 раз.

В: Можно ли измельчать влажное сырье?
О: Да, двухвальные шредеры отлично справляются с влажным материалом, так как не имеют ситовой решетки, которая могла бы забиться. Однако необходимо учитывать коррозионную стойкость материалов корпуса и ножей.

В: Насколько шумна двухвальная сдвиговая дробилка высококачественной сборки?
О: Благодаря низкой скорости вращения (до 60 об/мин), уровень шума значительно ниже, чем у роторных дробилок. Обычно он составляет 75–85 дБ, что позволяет работать в закрытых цехах без дополнительной звукоизоляции стен.

В: Что делать, если дробилка остановилась из-за перегрузки?
О: Современные системы управления автоматически реверсируют валы для освобождения заклинившего предмета. Если это не помогло, необходимо вручную осмотреть камеру измельчения и удалить препятствие. Не запускайте машину принудительно, игнорируя защитные реле.

В: Требуется ли фундамент для установки?
О: Да, тяжелые модели требуют бетонного фундамента с виброизоляцией. Легкие мобильные версии могут устанавливаться на ровную площадку, но анкерное крепление рекомендуется для снижения вибрации.

Заключение и рекомендации по выбору поставщика

Рынок промышленного оборудования в 2026 году предлагает широкий спектр решений, но двухвальная сдвиговая дробилка высококачественной сборки остается золотым стандартом для задач первичного измельчения сложных материалов. Инвестиции в оборудование с прецизионной сборкой, надежными компонентами и продуманной автоматикой окупаются за счет снижения простоев, экономии электроэнергии и длительного межсервисного интервала.

При выборе поставщика обращайте внимание не только на цену, но и на наличие сервисной поддержки, склад запасных частей и опыт реализации аналогичных проектов. Запросите референс-лист и, если возможно, посетите действующие объекты клиентов производителя. Технический аудит предлагаемой машины должен включать проверку качества сварных швов, маркировку сталей и соответствие электрических компонентов международным стандартам (IEC, CE, EAC).
